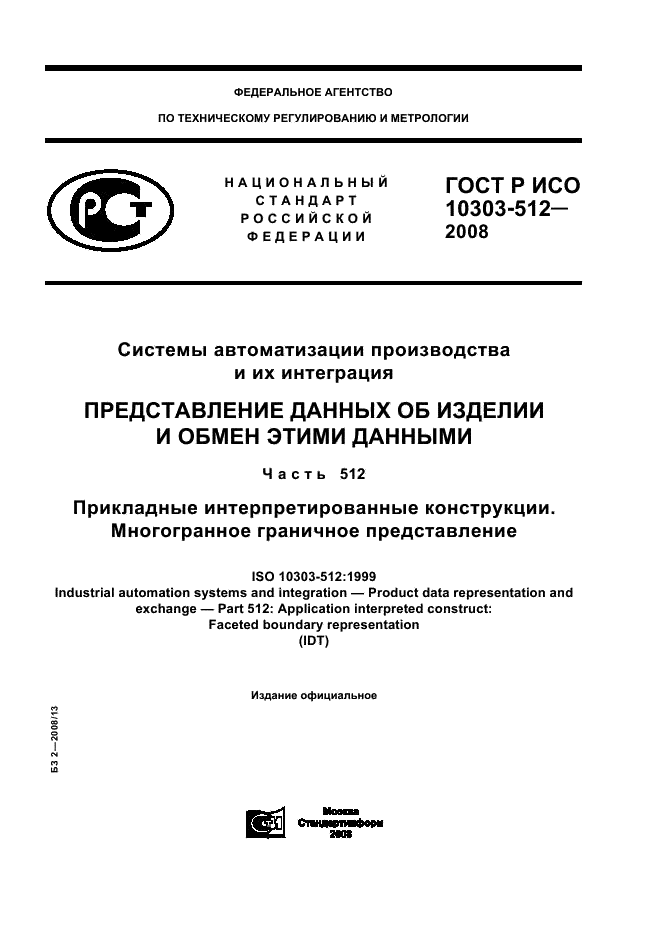

ГОСТ Р ИСО 10303-512-2008 - Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 512. Прикладные интерпретированные конструкции. Многогранное граничное представление
Карточка ГОСТ
действующий- Обозначение
- ГОСТ Р ИСО 10303-512-2008
- Статус
- действующий
- Название рус.
- Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 512. Прикладные интерпретированные конструкции. Многогранное граничное представление
- Название англ.
- Industrial automation systems and integration. Product data representation and exchange. Part 512. Application interpreted constructions. Faceted boundary representation
- Дата актуализации текста
- 2010-01-19
- Дата актуализации описания
- 2010-01-19
- Дата введения в действие
- 2008-09-01
- Область и условия применения

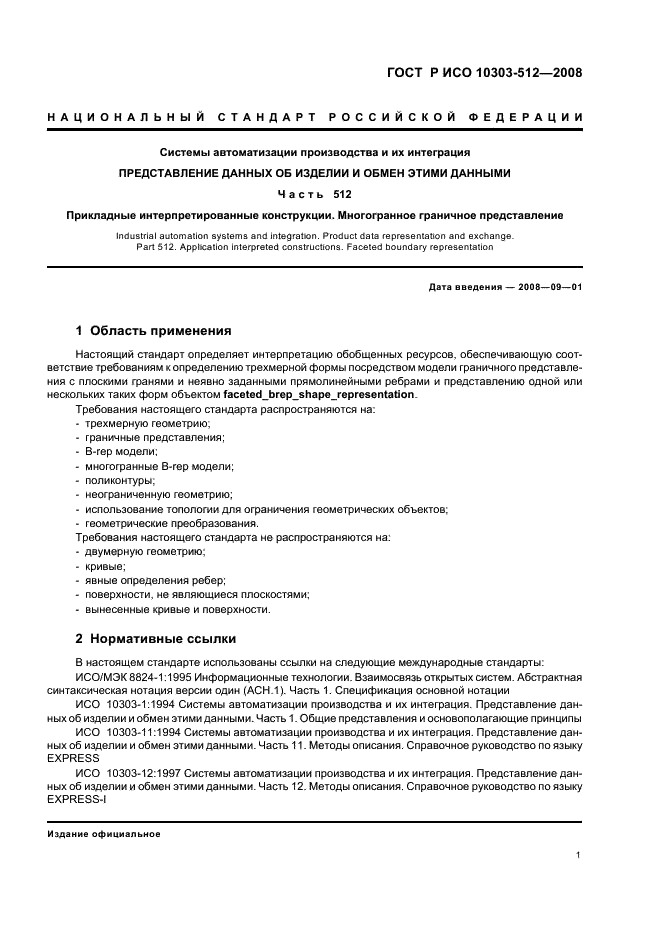

- Настоящий стандарт определяет интерпретацию обобщенных ресурсов, обеспечивающих соответствие требованиям к определению трехмерной формы посредством модели граничного представления с плоскими гранями и неявно заданными прямолинейными ребрами и представлению одной или нескольких таких форм объектом faceted _brep_shape_representation.
<br> Требования настоящего стандарта распространяются на:
<br> - трехмерную геометрию;
<br> - граничные представления;
<br> - B-rep модели;
<br> - мгогранные B-rep модели;
<br> - поликонтуры;
<br> - неограниченную геометрию;
<br> - использование топологии для ограничения геометрических объектов;
<br> - геометрические преобразования.
<br> Требования настоящего стандарта не распространяются на:
<br> - двумерную геометрию;
<br> - кривые;
<br> - явные определения ребер;
<br> - поверхности, не являющиеся плоскостями;
<br> - вынесенные кривые и поверхности
Изменения и приложения
Изменения
Нет зарегистрированных изменений.
Приложения
Приложения не найдены.
