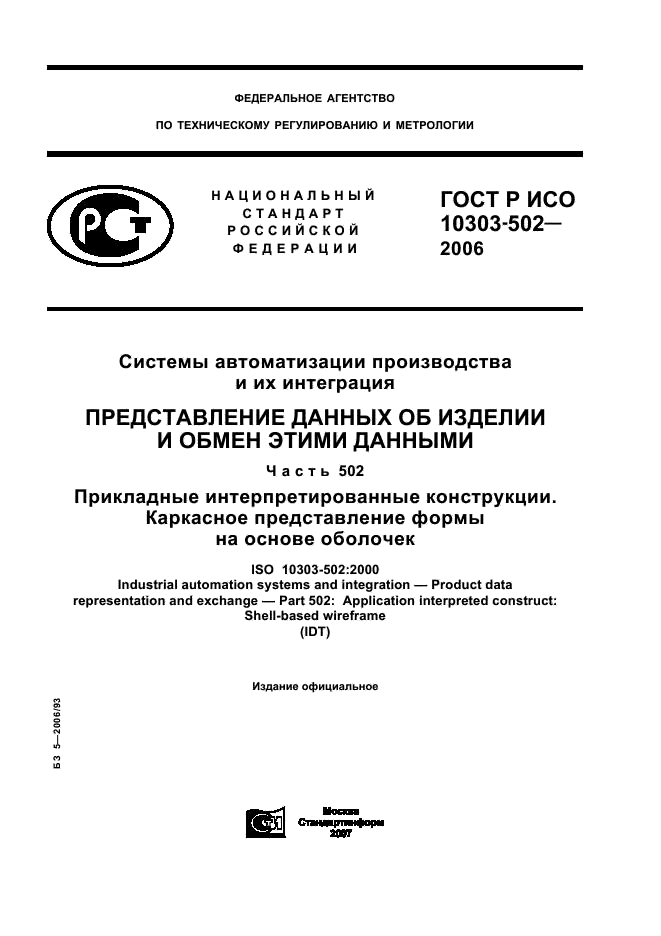

ГОСТ Р ИСО 10303-502-2006 - Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 502. Прикладные интерпретированные конструкции. Каркасное представление формы на основе оболочек
Карточка ГОСТ
действующий- Обозначение
- ГОСТ Р ИСО 10303-502-2006
- Статус
- действующий
- Название рус.
- Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 502. Прикладные интерпретированные конструкции. Каркасное представление формы на основе оболочек
- Название англ.
- Industrial automation systems and integration. Product data representation and exchange. Part 502. Application interpreted constructions. Shell-based wireframe
- Дата актуализации текста
- 2010-01-19
- Дата актуализации описания
- 2010-01-19
- Дата введения в действие
- 2007-07-01

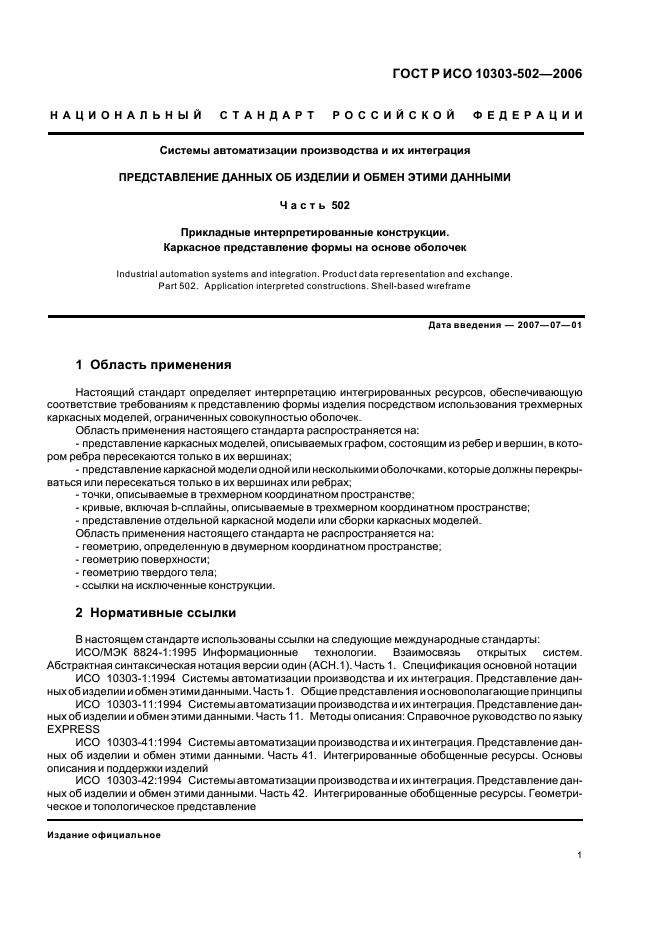

- Область и условия применения
- Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению формы изделия посредством использования трехмерных каркасных моделей, ограниченных совокупностью оболочек.
<br> Область применения настоящего стандарта распространяется на:
<br> - представление каркасных моделей, описываемых графом, состоящим из ребер и вершин, в котором ребра пересекаются только в их вершинах;
<br> - представление каркасной модели одной или несколькими оболочками, которые должны перекрываться или пересекаться только в их вершинах или ребрах;
<br> - точки, описываемые в трехмерном координатном пространстве;
<br> - кривые, включая b-сплайны, описываемые в трехмерном координатном пространстве;
<br> - представление отдельной каркасной модели или сборки каркасных моделей.
<br> Область применения настоящего стандарта не распространяется на:
<br> - геометрию, определенную в двумерном координатном пространстве;
<br> - геометрию поверхности;
<br> - геометрию твердого тела;
<br> - ссылки на исключенные конструкции
Изменения и приложения
Изменения
Нет зарегистрированных изменений.
Приложения
Приложения не найдены.
