ГОСТ 1320-74 - Баббиты оловянные и свинцовые. Технические условия

БАББИТЫ ОЛОВЯННЫЕ И СВИНЦОВЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 1320-74

Настоящий стандарт распространяется на оловянные и свинцовые баббиты в чушках, применяемые для заливки подшипников и других деталей. (Измененная редакция, Изм. № 5, 6).
1. Марки
1.1.В зависимости от химического состава устанавливаются следующие марки оловянных и свинцовых баббитов: Б88, Б83, Б83С, Б16, БН и БС6.
2. Технические требования
2.1а. Баббиты оловянные и свинцовые в чушках должны изготовляться в соответствии с требованиями настоящего стандарта по технологической инструкции, утвержденной в установленном порядке. (Измененная редакция, Изм. № 6).
2.1. Химический состав оловянных и свинцовых баббитов должен соответствовать указанному в таблице.

Примечания:
1. По требованию потребителя в баббите марки Б88 допускается замена компонентов кадмия и никеля на олово и увеличение примесей свинца до 0,35 %.
2. По требованию потребителя в баббите марки Б83 массовая доля примеси свинца может быть увеличена до 0,5 %. 3. По требованию потребителя в баббите марки Б83С массовая доля свинца может быть увеличена до 3,0 %. (Измененная редакция, Изм. № 1, 3, 5, 6).

2.2. Баббиты должны быть изготовлены из первичных и вторичных металлов в виде чушек массой не более 22 кг.
2.3. Форма чушек баббитов марок Б88, Б83 и Б83С должна соответствовать указанной на черт. 1, марок Б16, Б06 и БН - на черт. 2. Размеры на черт. 1 и 2 указаны для изготовления изложниц. Допускаемые отклонения по размерам изложниц должны соответствовать 10-му классу точности по ГОСТ 26645. По согласованию изготовителя с потребителем допускается изготовление чушек баббитов других форм. (Измененная редакция, Изм. № 2, 3, 5, 6).
2.4. Поверхность чушек баббита должна быть чистой, без шлаковых загрязнений. Допускаются цвета побежалости. (Измененная редакция, Изм. № 3).

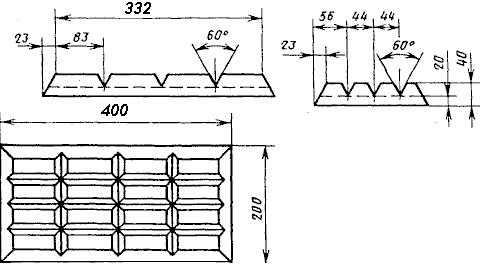

Черт.1

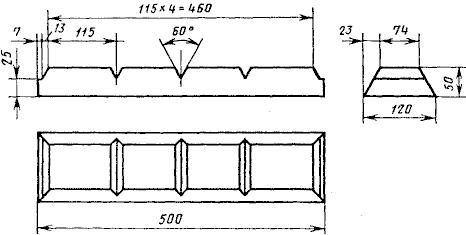

Черт.2

2.5. В изломе чушек баббит должен быть однородным, без окислов, шлака и других инородных включений.
2.6. Назначение баббитов и условия применения приведены в приложении 1.
2.7. Физико-механические свойства приведены в приложении 2.

2а. Требования безопасности
2а. 1. Использование баббитов может сопровождаться выделением токсичных веществ: сурьмы и свинца. В соответствии с ГОСТ 12.1.007 свинец относится к веществам I класса опасности, сурьма - II класса опасности.
2а.2. Действие свинца на организм человека заключается в поражении нервной системы, крови, сосудов. Сурьма вызывает раздражение слизистых дыхательных путей и пищеварительного тракта, кожных покровов.
2а.З. Предельно допустимая концентрация свинца в воздухе рабочей зоны согласно ГОСТ 12.1.005 0,01/0,005 мг/м3, сурьмы - 0,5/0,2 мг/м3.
2а.4. Концентрацию вредных веществ в воздухе рабочей зоны определяют по методике, соответствующей требованиям ГОСТ 12.1.016.
2а.5. Работы с баббитами необходимо выполнять в респираторе типа "Лепесток" по ГОСТ 12.4.028, в сухой спецодежде: костюмах по ГОСТ 12.4.044 или ГОСТ 12.4.075, кожаной обуви по ГОСТ 12.4.032 или валяной обуви по ГОСТ 12.4.050 и средствах индивидуальной защиты: рукавицах по ГОСТ 12.4.010, защитных щитках по ГОСТ 12.4.023. 2а.З-2а.5. (Измененная редакция, Изм. № 6).
2а.6. Погрузочно-разгрузочные работы должны осуществляться по ГОСТ 12.3.009. (Введен дополнительно, Изм. № 3).
3. Правила приемки
3.1. Баббиты принимают партиями. Партия должна состоять из баббита одной марки и одной плавки и должна быть оформлена одним документом о качестве, содержащим: товарный знак или наименование и товарный знак предприятия-изготовителя; наименование продукции и ее марку; номер партии; массу нетто в килограммах; результаты анализа; количество чушек; дату изготовления; обозначение настоящего стандарта.
3.2. Внешнему контролю поверхности подвергают каждый слиток партии.
3.1; 3.2. (Измененная редакция, Изм. № 3). С. 4 ГОСТ 1320-74
3.3. Размеры чушек баббитов не контролируются. (Измененная редакция, Изм. № 2).
3.4. Для контроля химического состава баббита отбирают три чушки от партии. Допускается отбор проб от жидкого металла. (Измененная редакция, Изм. № 3).
3.5. Для контроля однородности баббита в изломе от каждой партии отбирают две чушки.
3.6. При получении неудовлетворительных результатов проверки химического состава и однородности баббита в изломе чушки проводят повторную проверку на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяются на всю партию. (Измененная редакция, Изм. № 3).
4. Методы испытаний
4.1. Контроль поверхности чушек производят невооруженным глазом.
4.2. Пробу для определения химического состава баббита на предприятии-изготовителе отбирают от жидкого металла путем отливки трех чушек; в начале, середине и конце плавки.
4.3. Общую пробу отбирают распиловкой либо фрезерованием каждой отобранной для анализа чушки в трех местах: посередине и на расстоянии 0,20 длины чушки от ее концов. Чушки фрезеруют по сечению или распиливают перпендикулярно длине до середины. Пробу для спектрального анализа отбирают от жидкого металла в виде отлитых стержней диаметром 8 мм, длиной 75 мм. Пробу для рентгеноспектрального анализа отбирают от жидкого металла в виде слитков, имеющих форму усеченного конуса диаметрами 42 и 60 мм и высотой 15 мм. (Измененная редакция, Изм. № 3).
4.4. Пробу для определения равномерности распределения меди и сурьмы в баббитах всех марок, а также кадмия и никеля в баббитах марок Б88 и БН отбирают от опилок, полученных от каждой чушки, отобранной от партии, и очищенных магнитом от механических примесей железа. (Измененная редакция, Изм. № 3, 6).
4.5. Пробу для контроля химического состава массой около 200 г отбирают квартованием смешанных от трех чушек опилок.
4.6. Определение химического состава баббитов должно производиться по ГОСТ 21877.0- ГОСТ 21877.11. Допускается определение химического состава другими методами, аттестованными по ГОСТ Р 8.563*. При разногласиях в оценке химического состава его анализ проводят по ГОСТ 21877.0-ГОСТ 21877.2; ГОСТ 21877.3, разд. 2; ГОСТ 21877.4; ГОСТ 21877.5; ГОСТ 21877.6, разд. 3; ГОСТ 21877.7; ГОСТ 21877.8, разд. 2; ГОСТ 21877.9, разд. 2; ГОСТ 21877.10, разд. 2; ГОСТ 21877.11.
4.7. Для проверки однородности баббита в изломе чушки надрубают или надрезают ближе к середине по максимальной высоте чушки и затем разламывают. Однородность в изломе определяется визуально без применения увеличительных средств. (Измененная редакция, Изм. № 3).
5. Маркировка, транспортирование и хранение
5.1. На каждую чушку баббита наносится номер плавки. На каждой доле чушки баббита отливают или выбивают марку баббита и товарный знак предприятия-изготовителя. (Измененная редакция, Изм. № 3).
5.2. Чушки баббитов транспортируют в универсальных контейнерах или формируют в транспортные пакеты по ГОСТ 21929. Пакеты из чушек баббитов марок Б 16, БН, БС6 формируют на деревянных поддонах размером 500 х 1200 мм или на поддонах П2 размером 800 х 1200 мм по ГОСТ 9078, или без поддона. Пакеты из чушек баббитов марок Б88, Б83, Б83С формируют без поддона на четырех чушках баббита. Пакеты обвязывают стальной лентой размером не менее 0,3 х 30 мм по ГОСТ 3560 со скреплением ленты в замок. Допускается обвязывать пакеты проволокой диаметром 6-8 мм по ГОСТ 3282 со скреплением закруткой. * Действует на территории Российской Федерации. ГОСТ 1320-74 С. 5 Габаритные размеры пакетов из чушек баббитов марок Б88, Б83, Б83С не более 800 х 420 х 750 мм, баббитов марок Б 16, БН, БСб не более 1200 х 500 х 700 мм. Масса брутто пакета должна быть не более 1350 кг. (Измененная редакция, Изм. № 4, б).
5.2а. Транспортная маркировка - по ГОСТ 14192. (Введен дополнительно, Изм. № 3).
5.3. Баббиты транспортируют транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида, и условиями погрузки и крепления грузов, утвержденными МПС СССР. (Измененная редакция, Изм. № 3, 4).
5.4. Баббиты должны храниться в закрытых, вентилируемых помещениях.
5.5. (Исключен, Изм. № 6).
6. Гарантии изготовителя
6.1. (Исключен, Изм. № 3).
6.2. Изготовитель гарантирует соответствие баббита требованиям настоящего стандарта при соблюдении потребителем условий хранения. (Измененная редакция, Изм. № 5).
6.3. Гарантийный срок хранения устанавливается один год со времени изготовления баббита.

УСЛОВИЯ ПРИМЕНЕНИЯ БАББИТОВ

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ОЛОВЯННЫХ И СВИНЦОВЫХ БАББИТОВ
