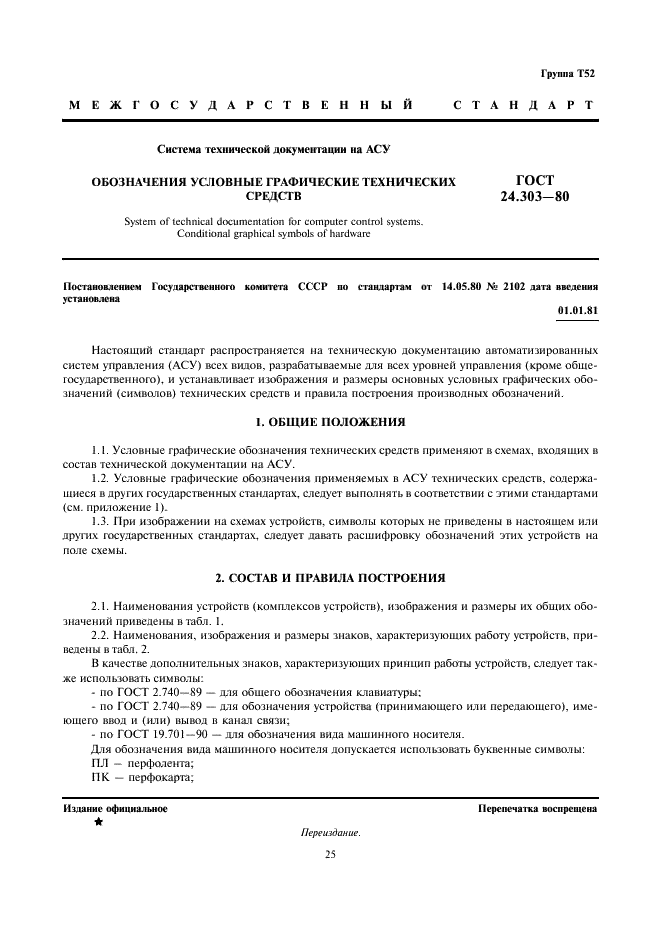

ГОСТ 24.303-80 - Система технической документации на АСУ. Обозначения условные графические технических средств


Обозначение: ГОСТ 24.303-80
Статус: действующий
Название рус.: Система технической документации на АСУ. Обозначения условные графические технических средств
Название англ.: System of technical documentation for computer control systems. Conditional graphical symbols of hardware
Дата актуализации текста: 19.01.2010
Дата актуализации описания: 19.01.2010
Дата введения в действие: 01.01.1981
Дата издания: 01.03.2002
Переиздание: переиздание
Дата последнего изменения: 23.06.2009
Область и условия применения: Настоящий стандарт распространяется на техническую документацию автоматизированных систем управления всех видов, разрабатываемые для всех уровней управления (кроме общегосударственного), и устанавливает изображения и размеры основных условных графических обозначений (символов) технических средств и правила построения производных обозначений
Также входит в разделы: КГС - Классификатор государственных стандартов / Общетехнические и организационно-методические стандарты / Система документации / Система проектно-конструкторской документации
ОКС - Общероссийский классификатор стандартов / Общие положения. Терминология. Стандартизация. Документация / Графические обозначения / Графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники
