| Обозначение: | | ГОСТ 2.855-75 |
| Статус: | | действующий |

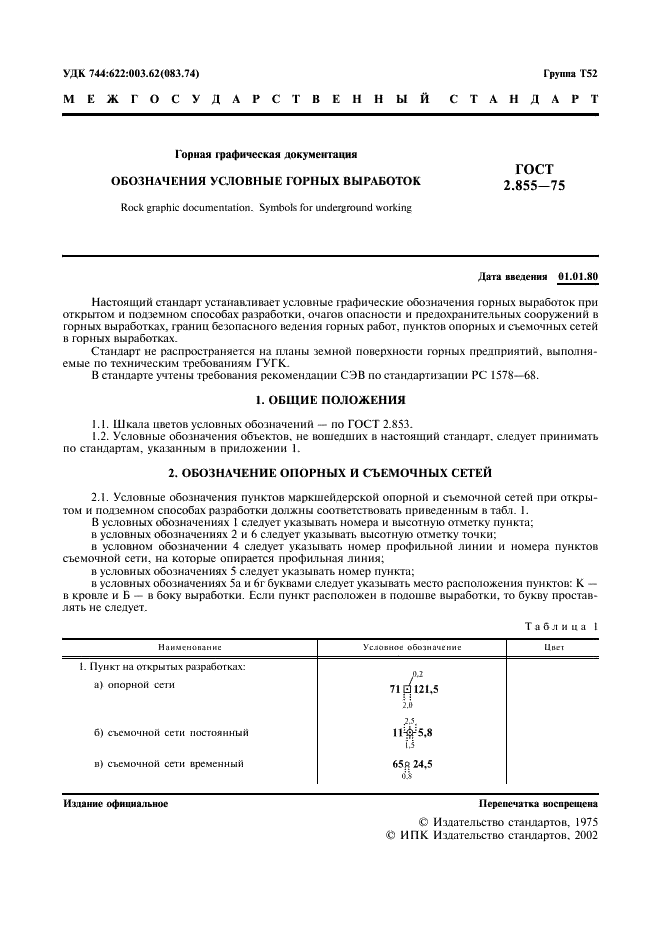

| Название рус.: | | Горная графическая документация. Обозначения условные горных выработок |
| Название англ.: | | Rock graphic documentation. Symbols for underground working |
| Дата актуализации текста: | | 19.01.2010 |
| Дата актуализации описания: | | 19.01.2010 |
| Дата введения в действие: | | 01.01.1980 |
| Дата издания: | | 01.09.2002 |
| Переиздание: | | переиздание |
| Дата последнего изменения: | | 17.07.2009 |
| Область и условия применения: | | Настоящий стандарт устанавливает условные графические обозначения горных выработок при открытом и подземном способах разработки, очагов опасности и предохранительных сооружений в горных выработках, границ безопасного ведения горных работ, пунктов опорных и съемочных сетей в горных выработках.
Стандарт не распространяется на планы земной поверхности горных предприятий, выполняемые по техническим требованиям ГУГК |
| Список изменений: | | № 0 от 01.01.1980 (рег. 24.01.1979) «Утратил силу в РФ» |
| Также входит в разделы: | | КГС - Классификатор государственных стандартов / Общетехнические и организационно-методические стандарты / Система документации / Система проектно-конструкторской документации
ОКС - Общероссийский классификатор стандартов / Общие положения. Терминология. Стандартизация. Документация / Графические обозначения / Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию |
|
|
