ГОСТ 19903-74 - Прокат листовой горячекатаный. Сортамент

Обозначение:

ГОСТ 19903-74

Статус:

действующий

Название рус.:

Прокат листовой горячекатаный. Сортамент

Название англ.:

Hot-rolled steel sheets. Dimensions

Дата актуализации текста:

19.01.2010

Дата актуализации описания:

19.01.2010

Дата введения в действие:

01.01.1976

Дата издания:

01.07.2008

Переиздание:

переиздание с изм. 1

Дата последнего изменения:

23.06.2009

Область и условия применения:

Настоящий стандарт распространяется на листовой горячекатаный прокат шириной 500 мм и более, изготовляемый в листах толщиной от 0,40 до 160 мм и рулонах толщиной от 1,2 до 12 мм

Взамен:

ГОСТ 5681-57

Взамен в части:

ГОСТ 8597-57 в части листов шириной 500 мм и более

Список изменений:

№ 0 от 01.07.2007 (рег. 01.07.2007) «Дата введения перенесена»
№ 1 от 01.03.1980 (рег. 12.11.1979) «Срок действия продлен»
№ 2 от 01.01.1983 (рег. 09.09.1982) «Срок действия продлен»
№ 3 от 01.01.1985 (рег. 31.10.1983) «Срок действия продлен»
№ 4 от 01.07.1985 (рег. 15.03.1985) «Срок действия продлен»
№ 5 от 01.01.1987 (рег. 25.06.1986) «Срок действия продлен»
№ 6 от 01.07.1989 (рег. 29.09.1988) «Срок действия продлен»

Приложение №1:

Поправка к ГОСТ 19903-74

ГОСТ 19903-74

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ ЛИСТОВОЙ ГОРЯЧЕКАТАНЫЙ

СОРТАМЕНТ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ ЛИСТОВОЙ ГОРЯЧЕКАТАНЫЙ

Сортамент

Hot-rolled steel sheets.
Dimensions

ГОСТ
19903-74

Дата введения 01.01.76

1. Настоящий стандарт распространяется на листовой горячекатаный прокат шириной 500 мм и более, изготовляемый в листах толщиной от 0,40 до 160 мм и рулонах толщиной от 1,2 до 12 мм.

Стандарт полностью соответствует СТ СЭВ 1969-79 в части конструкционного нелегированного проката обыкновенного качества и низколегированного толщиной от 1,00 до 2,80 мм в листах и рулонах и СТ СЭВ 3901-82 в части проката толщиной от 3,00 до 160 мм в листах.

(Измененная редакция, Изм. № 1, 2, 3, 5).

2. Размеры проката, изготовляемого в листах, должны соответствовать указанным в табл. 1, в рулонах - в табл. 2.

(Измененная редакция, Изм. № 5).

3. Листовой прокат подразделяется:

а) по точности прокатки при толщине до 12 мм:

повышенной точности - А;

нормальной точности - Б;

б) по плоскостности:

особо высокой плоскостности - ПО;

высокой плоскостности - ПВ;

улучшенной плоскостности - ПУ;

нормальной плоскостности - ПН;

в) по характеру кромки:

с необрезной кромкой - НО,

с обрезной кромкой - О;

г) по размерам:

с указанием размеров по толщине, ширине и длине в соответствии с размерами, указанными в приложении, - форма I;

с указанием размеров по толщине в пределах, указанных в табл. 1, без указания размеров по ширине и длине - форма II;

с указанием размеров, кратных по ширине и длине, размерам, указанным в заказе, в пределах, установленных в табл. 1, - форма III;

с указанием мерных размеров, в пределах, указанных в табл. 1, с интервалами 10 мм по ширине и 50 мм по длине - форма IV. По согласованию потребителя с изготовителем интервалы по ширине и длине могут быть менее указанных.

Изготовление листового проката мерных размеров, отличающихся от размеров, указанных в приложении, производится по требованию потребителя.

(Измененная редакция, Изм. № 1, 3).

4. Предельные отклонения по толщине проката, изготовляемого в листах и рулонах, в любой точке измерения не должны превышать норм, указанных в табл. 3 и 4.

Таблица 1

мм

Толщина листов	Минимальная и максимальная длина листов при ширине
Толщина листов	500	510	600	650	670	700	710	750	800	850	900	950	1000	1100	1250	1400	1420	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3200	3400	3600	3800
0,40; 0,45; 0,50; 0,55; 0,60	1200	710 1420	1200 2000	1400	1420	1420	1200 2000	1500 2000	-	-	-	-	2000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
0,63; 0,65; 0,70; 0,75	1200	710 1420	1420 2000	2000	1420	1420	1200 2000	1500 2000	-	-	-	-	2000 2500	-	2500	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
0,8; 0,9	1200	710 1420	1420 2000	2000	1420	1420	1200 2000	1500 2000	1500	-	-	-	2000 2500	-	2500											-	-	-	-	-	-	-	-	-	-	-	-
1,0	-	-	1420 2000	2000	1420	1420 2000	1420 2000	1600 2000	1600 2500	1700	1800 2000	1900	1800 2500	-	2500	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
1,2; 1,3; 1,4	-	-	1420 2000	2000	1420 2000	1420 2000	1420 2000	1500 2000	1600 2000 2500	1800	1800 2000 2500	2000	1800 2500	2000 2500	2500 3000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
1,5; 1,6; 1,8	-	-	1420 2000	1420 2000	1420 2000	1420 2000	1420 6000	1500 6000	1600 6000	1800 6000	1500 6000	2000 6000	1500 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2,0; 2,2	-	-	1420 2000	1420 2000	1420 2000	1420 6000	1420 6000	1500 6000	1600 6000	2000 6000	1800 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
2,5; 2,8	-	-	2000	2000	2000	2000 6000	1420 6000	1600 6000	1600 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
3,0; 3,2; 3,5; 3,8; 3,9	-	-	2000	2000	2000	2000 6000	1420 6000	1600 6000	1600 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
4,0; 4,5; 5,0; 5,5	-	-	2000	2000	2000	2000 6000	1420 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	2000 6000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
6; 6,5; 7; 7,5	-	-	-	-	-	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	2000 7000	-	-	-	-	-	-	-	-	-	-	-	-	-	-
8; 8,5; 9; 9,5; 10; 10,5	-	-	-	-	-	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 8000	2000 12000	3000 12000	3000 12000	3000 12000	3000 12000	3000 12000	3000 12000	3000 12000	3000 12000	4000 12000	4000 12000	-	-	-	-	-	-	-	-	-
11; 11,5; 12; 12,5	-	-	-	-	-	-	-	-	-	-	-	-	2000 6000	2000 6000	2000 8000	2000 8000	2000 8000	2000 12000	3000 12000	3000 12000	3000 12000	3000 10000	3000 10000	3000 10000	3000 10000	3000 10000	4000 10000	4000 9000	-	-	-	-	-	-	-	-	-
13; 13,5; 14; 14,5; 15; 15,5; 16; 16,5; 17; 17,5; 18; 18,5; 19; 19,5; 20; 20,5; 21; 21,5; 22; 22,5; 23; 23,5; 24; 24,5; 25; 25,5	-	-	-	-	-	-	-	-	-	-	-	-	2500 6500	2500 6500	2500 12000	2500 12000	2500 12000	3000 12000	3000 11000	3200 11000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	3200 10000	-	-	-	-	-	-
26; 27; 28; 29; 30; 31; 32; 34; 36; 38; 40	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2500 12000	2500 12000	2500 12000	3000 12000	3000 12000	3200 12000	3200 12000	3200 12000	3200 12000	3200 12000	3200 12000	3200 12000	3200 11000	3200 11000	3200 10000	3200 10000	3200 10000	3200 10000	3000 9500	3200 9500	3400 9500	3600 9500	-
42; 45; 48; 50; 52; 55; 58; 60; 62; 65; 68; 70; 72; 75; 78; 80; 82; 85; 87; 90; 92; 95; 100; 105; 110; 115; 120; 125; 130; 135; 140; 145; 150; 155; 160	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2500 9000	2500 9000	3000 9000	3000 9000	3000 9000	3500 9000	3500 9000	3500 9000	3500 9000	3500 9000	3500 9000	3500 9000	3500 9000	3000 9000	3000 9000	3000 9000	3000 9000	3000 9000	3000 9000	3200 9000	3400 8500	3600 8000	3600 7000
Примечание. По требованию потребителя листовой прокат может изготовляться других размеров, отличных от указанных в табл. 1.

Таблица 2 мм

Ширина проката	Толщина проката, поставляемого в рулонах
500	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
530	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
550	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,5; 12,0
600	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
630	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
650	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
670	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
700	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
(710)	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
750	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
800	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
850	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
900	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
950	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1000	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1100	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1250	1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1400	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
(1420)	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1500	1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1600	3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1700	3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1800	3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0
1900	6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2000	6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2100	7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2200	7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
Примечание. По требованию потребителя листовой прокат может изготовляться в рулонах других размеров по толщине и ширине по сравнению с указанной в табл. 2.

Таблица 3

мм

Толщина проката (листы и рулоны)	Предельное отклонение по толщине проката при ширине
	от 500 до 750		св. 750 до 1000		св. 1000 до 1500		св. 1500 до 2000		св. 2000 до 2300		св. 2300 до 2700		св. 2700 до 3000
	Повышенная точность прокатки	Нормальная точность прокатки	Повышенная точность прокатки	Нормальная точность прокатки	Повышенная точность прокатки	Нормальная точность прокатки	Повышенная точность прокатки	Нормальная точность прокатки	Повышенная точность прокатки	Нормальная точность прокатки	Повышенная точность прокатки	Нормальная точность прокатки	Повышенная точность прокатки	Нормальная точность прокатки
От 0,40 до 0,50	+0,05	±0,07	-	-	-	-	-	-	-	-	-	-
Св. 0,50 до 0,60	±0,06	+0,08	-	-	-	-	-	-	-	-	-	-
» 0,60 » 0,75	+0,07	±0,09	±0,07	±0,09	-	-	-	-	-	-	-	-
» 0,75 » 0,90	±0,08	±0,10	±0,08	+0,10	-	-	-	-	-	-	-	-
» 0,90 » 1,10	±0,09	±0,11	±0,09	±0,12	-	-	-	-	-	-	-	-
» 1,10 » 1,20	±0,10	±0,12	±0,11	±0,13	±0,12	±0,15	-	-	-	-	-	-
» 1,20 » 1,30	+0,11	±0,13	±0,12	±0,14	±0,12	±0,15	-	-	-	-	-	-
» 1,30 » 1,40	±0,11	±0,14	±0,12	±0,15	±0,12	±0,18	-	-	-	-	-	-
» 1,40 » 1,60	±0,12	±0,15	±0,13	±0,15	±0,13	+0,18	-	-	-	-	-	-
» 1,60 » 1,80	±0,13	±0,15	±0,14	±0,17	±0,14	±0,18	-	-	-	-	-	-
» 1,80 » 2,00	±0,14	±0,16	+0,15	±0,17	+0,16	±0,18	±0,17	+0,20	-	-	-	-
» 2,00 » 2,20	±0,15	±0,17	+0,16	±0,18	±0,17	±0,19	±0,18	±0,20	-	-	-	-
» 2,20 » 2,50	±0,16	±0,18	±0,17	±0,19	±0,18	±0,20	±0,19	±0,21	-	-	-	-
» 2,50 » 3,00	±0,17	±0,19	±0,18	±0,20	±0,19	±0,21	±0,20	±0,22	±0,23	±0,25	-	-
» 3,00 » 3,50	±0,18	±0,20	±0,19	±0,21	±0,20	±0,22	±0,22	±0,24	±0,26	±0,29	-	-
» 3,50 » 3,90	±0,20	±0,22	±0,21	+0,23	±0,22	+0,24	+0,24	+0,26	±0,28	±0,31	-	-
» 3,90 » 5,5	+0,10 -0,40	+0,20 -0,40	+0,15 -0,40	+0,30 -0,40	+0,10 -0,50	+0,30 -0,50	+0,20 -0,50	+0,40 -0,50	+0,25 -0,50	+0,45 -0,50	-	-	-	-
» 5,5 » 7,5	-0,50	+0,10 -0,50	+0,10 -0,60	+0,20 -0,60	+0,10 -0,60	+0,25 -0,60	+0,20 -0,60	+0,40 -0,60	+0,25 -0,60	+0,45 -0,60	-	-	-	-
» 7,5 » 10,0	-0,80	+0,10 -0,80	+0,10 -0,80	+0,20 -0,80	+0,20 -0,80	+0,30 -0,80	+0,20 -0,80	+0,35 -0,80	+0,25 -0,80	+0,45 -0,80	-	+0,60 -0,80	-	-
» 10,0 » 12,0	-0,80	+0,20 -0,80	+0,10 -0,80	+0,20 -0,80	+0,20 -0,80	+0,30 -0,80	+0,30 -0,80	+0,40 -0,80	+0,35 -0,80	+0,50 -0,80	-	+0,70 -0,80	-	+1,00 -0,80
Примечания: 1. По требованию предприятий Министерства авиационной промышленности допускается изготовление листового проката с минусовыми допусками, равными по величине сумме предельных отклонений. 2. По согласованию изготовителя с потребителем листовой и рулонный прокат изготовляют с предельными отклонениями по толщине: ±0,14 мм - для проката толщиной св. 1,10 до 1,20 мм, шириной св. 1000 до 1500 мм нормальной точности прокатки; ±0,16 мм - для проката толщиной св. 1,30 до 1,40 мм, шириной св. 1000 до 1500 мм нормальной точности прокатки; ±0,12 мм - для проката толщиной св. 1,40 до 1,60 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки; ±0,16 мм- » шириной св. 1000 до 1500 мм, нормальной точности прокатки; ±0,16 мм - для проката толщиной св. 1,60 до 1,80 мм, шириной св. 750 до 1000 мм, нормальной точности прокатки; ±0,17 мм- » шириной св. 1000 до 1500 мм, нормальной точности прокатки; ±0,15 мм - для проката толщиной св. 2,00 до 2,20 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки; ±0,17 мм - » нормальной точности прокатки; ±0,16 мм - для проката толщиной св. 2,20 до 2,50 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки; ±0,18 мм - » нормальной точности прокатки; ±0,17 мм - для проката толщиной св. 2,50 до 3,00 мм, шириной св. 750 до 1000 мм, повышенной точности прокатки; ±0,19 мм - » нормальной точности прокатки.

Таблица 4

мм

Толщина проката	Предельное отклонение по толщине проката при ширине
Толщина проката	Св. 1000 до 1200	Св. 1200 до 1500	Св. 1500 до 1700	Св. 1700 до 1800	Св. 1800 до 2000	Св. 2000 до 2300	Св. 2300 до 2500^:	Св. 2500 до 2600	Св. 2600 до 2800	Св. 2800 до 3000	Св. 3000 до 3200	Св. 3200 до 3400	Св. 3400 до 3600	Св. 3600 до 3800;
Св. 12,5 до 25,0	+0,2	+0,2	+0,3	+0,4	+0,6	+0,8	+0,8	+1,0	+1,1	+1,2	+1,3	+1,4	-	-
	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8	-0,8
» 25,0 » 30,0	+0,2	+0,2	+0,3	+0,4	+0,6	+0,8	+0,9	+1,0	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6
	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9	-0,9
» 30,0 » 34,0	+0,2	+0,3	+0,3	+0,4	+0,5	+0,8	+0,9	+1,0	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7
	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0	-1,0
» 34,0 » 40,0	+0,3	+0,4	+0,5	+0,6	+0,7	+0,9	+1,0	±1,1	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8
	-1,1	-1,1	-1,1	-1,1	-1,1	-1,1	-1,1		-1,1	-1,1	-1,1	-1,1	-1,1	-1,1
» 40,0 » 50,0	+0,4	+0,5	+0,6	+0,7	+0,8	+1,0	+1,1	±1,2	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9
	-1,2	-1,2	-1,2	-1,2	-1,2	-1,2	-1,2		-1,2	19,	-1,2	-1,2	-1,2	-1,2
» 50,0 » 60,0	+0,6	+0,6	+0,7	+0,8	+0,9	+1,0	+1,1	+1,2	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9
	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3	-1,3
» 60,0 » 70,0	-.	+0,7	+0,8	+0,9	+1,0	+1,1	+1,2	+1,3	+1,4	+1,5	±1,6	+1,7	+1,8	+1,9
		-1,6	-1,6	-1,6	-1,6	-1,6	-1,6	-1,6	-1,6	-1,6		-1,6	-1,6	-1,6
» 70,0 » 80,0	-	+0,7	+0,8	+0,9	+1,0	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9
		-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2	-2,2
» 80,0 » 90,0	-	+0,8	+0,9	+1,0	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2,0
		-2,5	-2,5	-2,5	2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5	-2,5
» 90,0 » 100,0	-	+0,9	+1,0	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2,0	+2,1
		-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7	-2,7
» 100,0 » 115,0	-	+1,1	+1,2	+1,3	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2,0	+2,1	+2,2	+2,3
		-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1	-3,1
» 115,0 » 125,0	-	+1,4	+1,5	+1,6	+1,7	+1,8	+1,9	+2,0	+2,1	+2,2	+2,3	+2,4	+2,5	+2,6
		-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5	-3,5
» 125,0 » 140,0	-	+1,6	+1,7	+1,8	+1,9	+2,0	+2,1	+2,2	+2,3	+2,4	+2,5	+2,6	+2,8	+2,9
		-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8	-3,8
» 140,0 » 160,0	-	+1,9	+2,0	+2,1	+2,2	+2,3	+2,4	+2,5	+2,6	+2,7	+2,8	+2,9	+3,0	+3,1
		-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2	-4,2
Примечание. По требованию предприятий Министерства авиационной промышленности допускается изготовление листового проката с минусовыми допусками, равными по величине сумме предельных отклонений.

5. По требованию потребителя разнотолщинность проката, изготовляемого в рулонах, в одном поперечном сечении не должна превышать половины суммы предельных отклонений по толщине.

6. Предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в рулонах, не должны превышать:

+5 мм - при ширине от 500 до 1000 мм включ.;

+10 мм - при ширине св. 1000 мм.

7. Предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в листах, не должны превышать норм, указанных в табл. 5.

Таблица 5

мм

Ширина проката	Толщина проката	Предельное отклонение по ширине проката
До 800 Св. 800	До 3,9	+6 +10
До 1500 Св. 1500	Св. 3,9 до 16	+10 +15
Все ширины	Св. 16 до 60	+25
	св. 60 до 100	+50
	св. 100 до 160	+75
Примечание. Для листов длиной свыше 8 м при толщине до 12 мм, предельные отклонения по ширине не должны превышать 0,2 % длины.

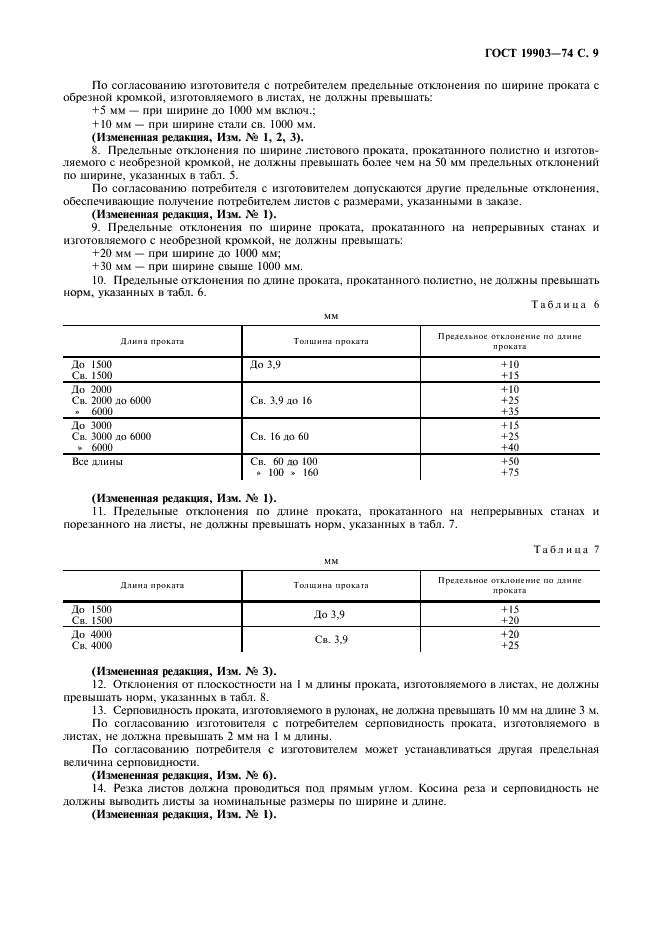

По согласованию изготовителя с потребителем предельные отклонения по ширине проката с обрезной кромкой, изготовляемого в листах, не должны превышать:

+5 мм - при ширине до 1000 мм включ.;

+10 мм - при ширине стали св. 1000 мм.

(Измененная редакция, Изм. № 1, 2, 3).

8. Предельные отклонения по ширине листового проката, прокатанного полистно и изготовляемого с необрезной кромкой, не должны превышать более чем на 50 мм предельных отклонений по ширине, указанных в табл. 5.

По согласованию потребителя с изготовителем допускаются другие предельные отклонения, обеспечивающие получение потребителем листов с размерами, указанными в заказе.

(Измененная редакция, Изм. № 1).

9. Предельные отклонения по ширине проката, прокатанного на непрерывных станах и изготовляемого с необрезной кромкой, не должны превышать:

+20 мм - при ширине до 1000 мм;

+30 мм - при ширине свыше 1000 мм.

10. Предельные отклонения по длине проката, прокатанного полистно, не должны превышать норм, указанных в табл. 6.

Таблица 6

мм

Длина проката	Толщина проката	Предельное отклонение по длине проката
До 1500	До 3,9	+10
Св. 1500	До 3,9	+15
До 2000	Св. 3,9 до 16	+10
Св. 2000 до 6000		+25
» 6000		+35
До 3000	Св. 16 до 60	+15
Св. 3000 до 6000		+25
» 6000		+40
Все длины	Св. 60 до 100	+50
Все длины	» 100 » 160	+75

(Измененная редакция, Изм. № 1).

11. Предельные отклонения по длине проката, прокатанного на непрерывных станах и порезанного на листы, не должны превышать норм, указанных в табл. 7.

Таблица 7

мм

Длина проката	Толщина проката	Предельное отклонение по длине проката
До 1500	До 3,9	+15
Св. 1500	До 3,9	+20
До 4000	Св. 3,9	+20
Св. 4000	Св. 3,9	+25

(Измененная редакция, Изм. № 3).

12. Отклонения от плоскостности на 1 м длины проката, изготовляемого в листах, не должны превышать норм, указанных в табл. 8.

13. Серповидность проката, изготовляемого в рулонах, не должна превышать 10 мм на длине 3 м. По согласованию изготовителя с потребителем серповидность проката, изготовляемого в листах, не должна превышать 2 мм на 1 м длины.

По согласованию потребителя с изготовителем может устанавливаться другая предельная величина серповидности.

(Измененная редакция, Изм. № 6).

14. Резка листов должна проводиться под прямым углом. Косина реза и серповидность не должны выводить листы за номинальные размеры по ширине и длине.

(Измененная редакция, Изм. № 1).

Таблица 8

мм

Вид плоскостности	Отклонение от плоскостности при толщине проката, мм, не более
Вид плоскостности	0,4 - 1,4	1,5 - 3,9	4,0 и более
Особо высокая	8	8	5
Высокая	10	10	8
Улучшенная	15	12	10
Нормальная	20	15	12
Примечания: 1. Отклонения от плоскостности, приведенные в табл. 8, распространяются на листы из проката с s_в < 70 кгс/мм², для листов из проката с s_в > 70 кгс/мм² нормы устанавливаются в стандартах на общие технические требования или в технических условиях. 2. Листовой прокат с особо высокой плоскостностью изготовляется по согласованию потребителя с изготовителем.

(Измененная редакция, Изм. № 1).

15. При изготовлении проката в листах и рулонах с необрезной кромкой надрывы и другие дефекты (если они имеются на кромках) не должны превышать половины предельных отклонений по ширине и выводить листы за номинальный размер по ширине, указанной в заказе.

16. Прокат, изготовляемый в рулонах, не должен иметь скрученных и смятых концов. Допускаются в отдельных местах загнутые кромки под углом не более 90°.

17. Телескопичность проката, изготовляемого в рулонах, не должна превышать норм, указанных в табл. 9.

Таблица 9

мм

Толщина проката	Ширина проката	Телескопичность рулонов
До 2,5	До 800	50
До 2,5	Св. 800	100
Св. 2,5	До 800	35
Св. 2,5	Св. 800	70
Примечание. По согласованию изготовителя с потребителем телескопичность проката в рулонах толщиной до 2,5 мм, шириной св. 800 мм не должна превышать 70 мм.

Превышение одного внутреннего или одного наружного витка над поверхностью торца рулона не является телескопичностью.

Допускается неплотное прилегание двух наружных витков рулона.

(Измененная редакция, Изм. № 2, 3).

18. Измерение толщины проката проводят:

а) на листах - на расстоянии не менее 100 мм от торцов и не менее 40 мм от кромок;

б) на рулонах - на расстоянии не менее 40 мм от кромок и не менее 2 м от конца рулона.

(Измененная редакция, Изм. № 1).

19. Ширина проката, изготовляемого в рулонах, измеряется на расстоянии не менее 2 м от конца рулона.

Концы неполной ширины по длине не должны превышать ширины рулона. По требованию потребителя концы неполной ширины должны быть обрезаны.

20. Методы измерения отклонений формы - по ГОСТ 26877.

(Измененная редакция, Изм. № 1, 6).

21. Прокат в рулонах может состоять не более чем из двух кусков (отдельных или соединенных сварным швом).

Отношение длин кусков в одном рулоне не должно быть менее 1:5. По согласованию потребителя с изготовителем допускаются рулоны с большим количеством кусков или сварных швов.

22. Внутренний диаметр рулона должен быть не менее 650 мм и не более 1000 мм.

23. Максимальная масса каждого рулона не должна превышать 20 т. По согласованию потребителя с изготовителем допускаются рулоны другой массы.

21 - 23. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

ТАБЛИЦА ОПРЕДЕЛЕННЫХ СКЛАДСКИХ РАЗМЕРОВ ЛИСТОВ

мм

Толщина проката	Длина листового проката при ширине
Толщина проката	500	510	600	650	670	700	710	750	800	850	900	950	1000	1100	1250	1400	1420	1500	1600	1700	1800
0,40; 0,45; 0,50; 0,55; 0,60		710	1200	1400	1420	1420	1200	1500	-	-	-	-	2000	-	-	-	-	-	-	-	-
	1200	1420	1420				1420	2000
			2000				2000
0,63; 0,65; 0,70; 0,75	1200	710	1420	2000	1420	1420	1200	1500	-	-	-	-	2000	-	2500	-	-	-	-	-	-
		1420	2000				1420	2000					2500
							2000
0,8; 0,9		710	1420	2000	1420	1420	1200	1500	1500	-	-	-	2000	-	2500	-	-	-	-	-	-
	1200	1420	2000				1420	2000					2500
							2000
1,0	-	-	1420	2000	1420	1420	1420	1500			1800	1900	1800	-	2500	-	-	-	-	-	-
			2000				2000	2000	1600	1700	2000		2000
													2500
1,2; 1,3; 1,4	-	-	1420		1420	1420	1420	1500	1600	1800	1800	2000	1800		2500	-	-	-	-	-	-
			2000	2000	2000	2000	2000	1600	2000	2000	2000		2000	2000	2800
								2000					2500		3000
1,5; 1,6; 1,8	-	-	1420	1420	1420	1420	1420	1500	1600	1800	1500		1500						-	-	-
								1600			1800		1800
			2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
							2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
							2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
							2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
							3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
							3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
							4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
							4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
							5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
							5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
							6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000

2,0; 2,2	-	-	1420	1420	1420	1420	1420	1500	1600		1800
								1600
			2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
						2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
						2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
						2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
						3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
						3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	-	-	-
						4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
						4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
						5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
						5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
						6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000

2,5; 2,8							1420	1600	1600
	-	-	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
						2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
						2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
						2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
						3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
						3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	-	-	-
						4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
						4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
						5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
						5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
						6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000

3,0; 3,2; 3,5; 3,8; 3,9							1420	1600	1600
	-	-	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
						2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
						2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
						2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
						3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
						3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
						4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
						4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
						5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
						5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
						6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000

Продолжение

мм

Толщина проката	Длина листового проката при ширине
Толщина проката	600	650	670	700	710	750	800	850	900	930	1000	1100	1250	1400	1420	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
4,0; 4,5; 5,0; 5,5					1420
	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
				2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
				2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
				2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
				3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
				3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	-	-	-	-	-	-	-
				4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
				4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
				5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
				5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
				6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000

6; 6,5; 7; 7,5	-	-	-	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
				2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
				2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
				2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
				3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
				3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
				4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	-	-	-	-	-
				4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
				5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
				5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
				6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
				7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000

Продолжение

мм

Толщина проката	Длина листового проката при ширине
Толщина проката	600	650	670	700	710	750	800	850	900	950	1000	1100	1250	1400	1420	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
8; 8,5; 9; 9,5; 10; 10,5	-	-	-	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000
				2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
				2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500	2500
				2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800	2800
				3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
				3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
				4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
				4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
				5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
				5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
				6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
				8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500
																7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000
																7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500
																8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
																9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000
																10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000
																11000	11000	11000	11000	11000	11000	11000	11000	11000	11000	11000
																12000	12000	12000	12000	12000	12000	12000	12000	12000	12000	12000

11; 11,5; 12; 12,5	-	-	-	-	-	-	-	-	-	-	2000	2000	2000	2000	2000	2000
											2200	2200	2200	2200	2200	2200
											2500	2500	2500	2500	2500	2500
											2800	2800	2800	2800	2800	2800
											3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
											3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
											4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
											4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
											5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
											5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
											6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
													8000	8000		7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000
																7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500
																8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
																9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000
																10000	10000	10000	10000	10000	10000	10000	10000	10000	10000
																11000	11000	11000	11000	11000
																12000	12000	12000	12000	12000

Продолжение

мм

Толщина проката	Длина листового проката при ширине
Толщина проката	1000	1100	1250	1400	1420	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3200	3400	3600	3800
13; 13,5; 14; 14,5; 15,0; 15,5; 16; 16,5; 17; 17,5; 18; 18,5; 19; 19,5; 20; 20,5; 21; 21,5; 22; 22,5; 23; 23,5; 24; 24,5; 25; 25,5	2500	2500	2500	2500	2500
	2800	2800	2800	2800	2800
	3000	3000	3000	3000	3000	3000	3000	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200
	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	-	-	-	-	-	-
	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500
			7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000
			7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500
			8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
			9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	8200	8200
			10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000
			11000	11000	11000	11000	11000	11000
			12000	12000	12000	12000

26; 27; 28; 29; 30; 31; 32; 34; 36; 38; 40	-	-	2500	2500	2500
			2800	2800	2800
			3000	3000	3000	3000	3000	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	3200	3000	3200	3400	3600
			3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
			4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
			4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
			5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
			5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
			6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
			6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	-
			7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000
			7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500
			8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
			9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	8000	9000	9000	9000	9000	9000
			10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	10000	100000	100000	100000	100000	9500	9500	9500	9500
			11000	11000	11000	11000	11000	11000	11000	11000	11000	11000	11000	11000	11000	11000
			12000	12000	12000	12000	12000	12000	12000	12000	12000	12000	12000	12000

42; 45; 48; 50; 52; 55; 58; 60; 62; 65; 68; 70; 72; 75; 78; 80; 82; 85; 87; 90; 92; 95; 100; 105; 110; 115; 120; 125; 130; 135; 140; 145; 150; 155; 160	-	-	2500	2500
			2800	2800
			3000	3000	3000	3000	3000										3000	3000	3000	3000	3000	3200	3400	3600	3600
			3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
			4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000	4000
			4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
			5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
			5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500	5500
			6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
			6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500
			7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000	7000
			7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500	7500
			8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
			9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	9000	8500

Примечание. При поставке листов по форме № 1 допускается наличие не более трех других размеров, выбранных из данной таблицы, в количестве не более 20 % от партии, кровельного и оцинкованного проката не более 10 % от партии.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Голиков, Л.В. Меандров, И.С. Тришевский, И.С. Гринь, A.M. Мелешко, А.В. Дюбина, И.М. Козлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 27.06.74 № 1573

3. ВЗАМЕН ГОСТ 8597-57 в части листов шириной 500 мм и более, ГОСТ 3680-57 и ГОСТ 8075-56 в части горячекатаных листов, ГОСТ 5681-57

4. Стандарт полностью соответствует СТ СЭВ 1969-79 в части конструкционного нелегированного проката и низколегированного толщиной от 1,00 до 2,80 мм в листах и рулонах и СТ СЭВ 3901-82 в части проката толщиной от 3,00 до 160 мм в листах

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 26877-91	20

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 № 1625

7. ИЗДАНИЕ (март 2000 г.) с Изменениями № 1, 2, 3, 4, 5, 6, утвержденными в ноябре 1979 г., сентябре 1982 г., октябре 1983 г., июле 1985 г., июне 1986 г., сентябре 1988 г. (ИУС 12-79, 12-82, 2-84, 6-85, 9-86, 1-89)

Скачать ГОСТ 19903-74 в PDF
	Документ доступен в формате PDF Для чтения используйте Adobe Reader Скачать Adobe Reader 47.26 MB

Поправка к ГОСТ 19903-74

Дата введения в действие: 01.07.2007
