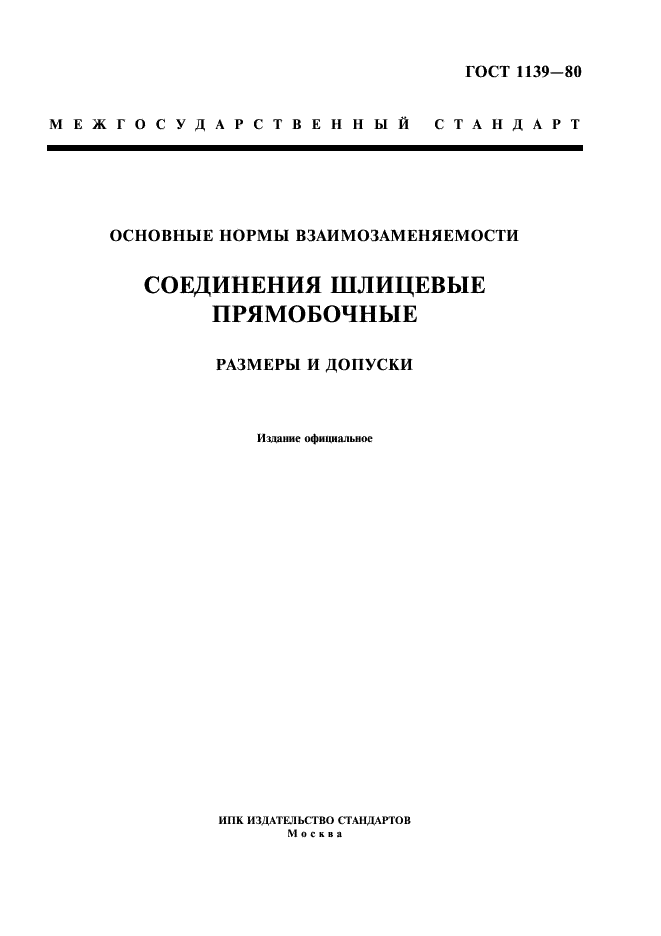

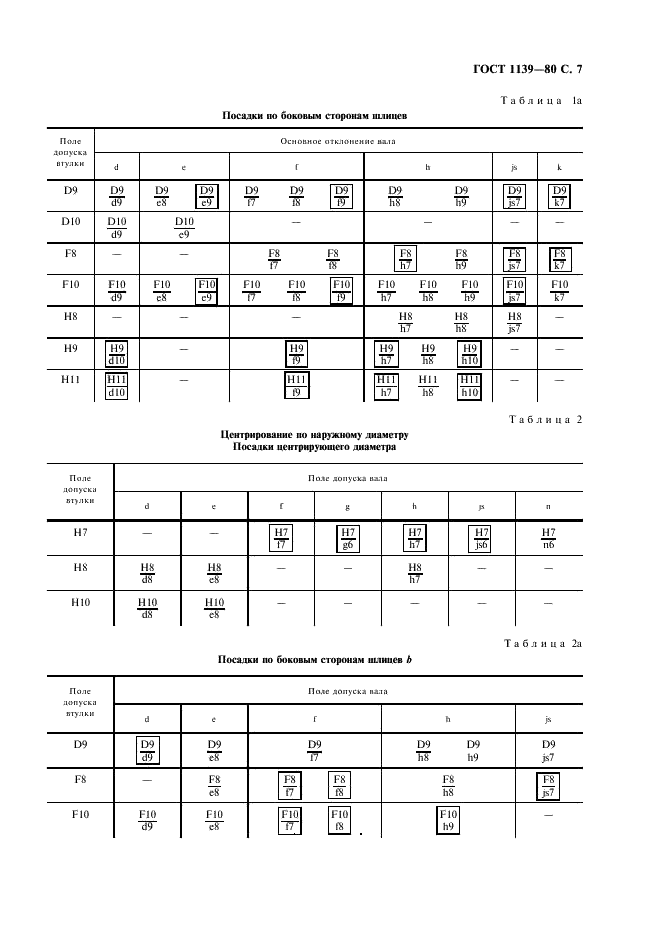

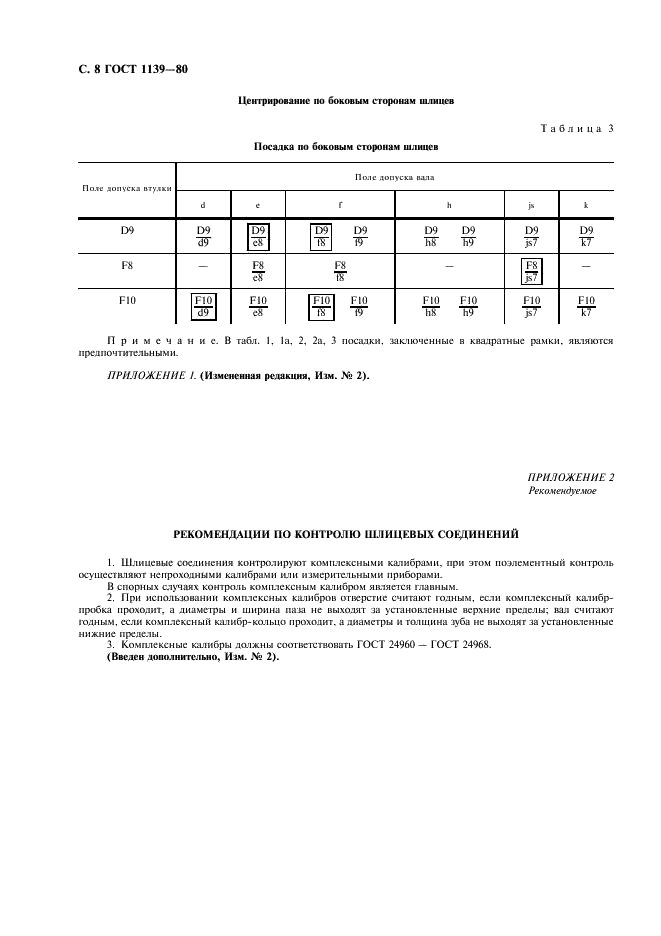

ГОСТ 1139-80 - Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски
| Обозначение: | ГОСТ 1139-80 | |
| Статус: | действующий | |
| Название рус.: | Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски | |
| Название англ.: | Basic norms of interchangeability. Straight-sided splined joints. Dimensions and tolerances | |
| Дата актуализации текста: | 19.01.2010 | |
| Дата актуализации описания: | 19.01.2010 | |
| Дата введения в действие: | 01.01.1982 | |
| Дата издания: | 01.07.2003 | |
| Переиздание: | переиздание с изм. 1 | |
| Дата последнего изменения: | 23.06.2009 | |

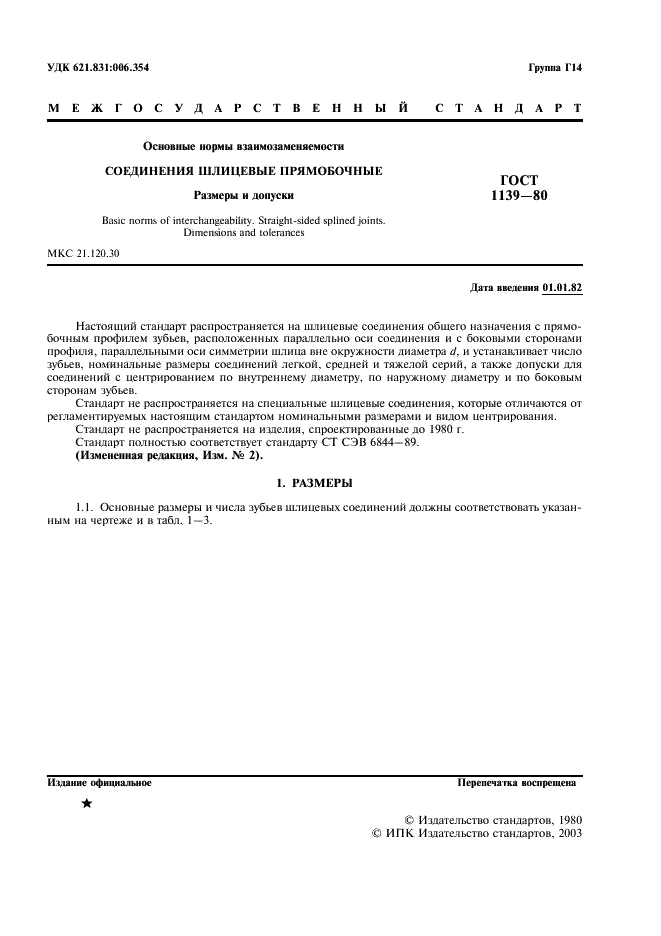

| Область и условия применения: | Настоящий стандарт распространяется на шлицевые соединения общего назначения с прямобочным профилем зубьев, расположенных параллельно оси соединения и с боковыми сторонами профиля, параллельными оси симметрии щлица вне окружности диаметра d, и устанавливает число зубьев, номинальные размеры соединений легкой, средней и тяжелой серий, а также допуски для соединений с центрированием по внутреннему диаметру, по наружному диаметру и по боковым сторонам зубьев.
Стандарт не распространяется на специальные шлицевые соединения, которые отличаются от регламентируемых настоящим стандартом номинальными размерами и видом центрирования. Стандарт не распространяется на изделия, спроектированные до 1980 г. |
|
| Список изменений: | № 1 от 01.01.1982 (рег. 13.01.1982) «Срок действия продлен» № 2 от 01.01.1992 (рег. 26.10.1990) «Срок действия продлен» |
|
| Также входит в разделы: | ОКС - Общероссийский классификатор стандартов / Механические системы и устройства общего назначения / Валы и муфты / Шпонки, шпоночные канавки, шлицы | |
